Scopeclockkomponenten

Nixies sind jetzt hier / moved here / se trouvent ici

Alle Preise gelten - wenn nicht anders angegeben - je Stück und zzgl. auftragsbezogener Versandkosten
All prices are per piece if not indicated otherwise plus shipping.
Tous les prix sont par pièce si non pas indiqué autrefois plus frais de port.

Scopeclocks: Uhren mit Oszillografenröhren, das wunderschöne Selbstbauprojekt mit hohem Ehefrauenakzeptanzfaktor ;-)
Scopeclocks: Use an oscilloscope tube as clock face, the wonderful DIY-project with high Wife-acceptance-factor ;-)
Scopeclocks: horloge oscillographique. Le projet de construction à tubes avec haute acceptance d´épouse ;-)

Neu / New / Nouveau: Viereckige / square / quadratique 10cm-Diagonal 4MP1 grün/green/vert

Nagelneue, ehem. Militärware, tadellos, läuft problemlos und dokumentiert an der Thiemclock, Lieferung mit Fassung. (zusätzlich benötigt wird PLPOST Nachbeschleunigung): EUR 41,18 / 49,00 [excl./incl. MWSt)

Brand new former mil. stock, works nicely with the Thiem-Clock, supplied with socket. ( Post acceleration, PLPOST needed),EUR 41,18 / 49,00 (net./incl. VAT)

Tout neuf, ancien surplus militaire, marche bien avec l´horloge de M. Thiem, fourni avec support. (Il faut aussi l´acceleation PLPOST), EUR 41,18 / 49,00 (HT/TTC)

3



Produktbild

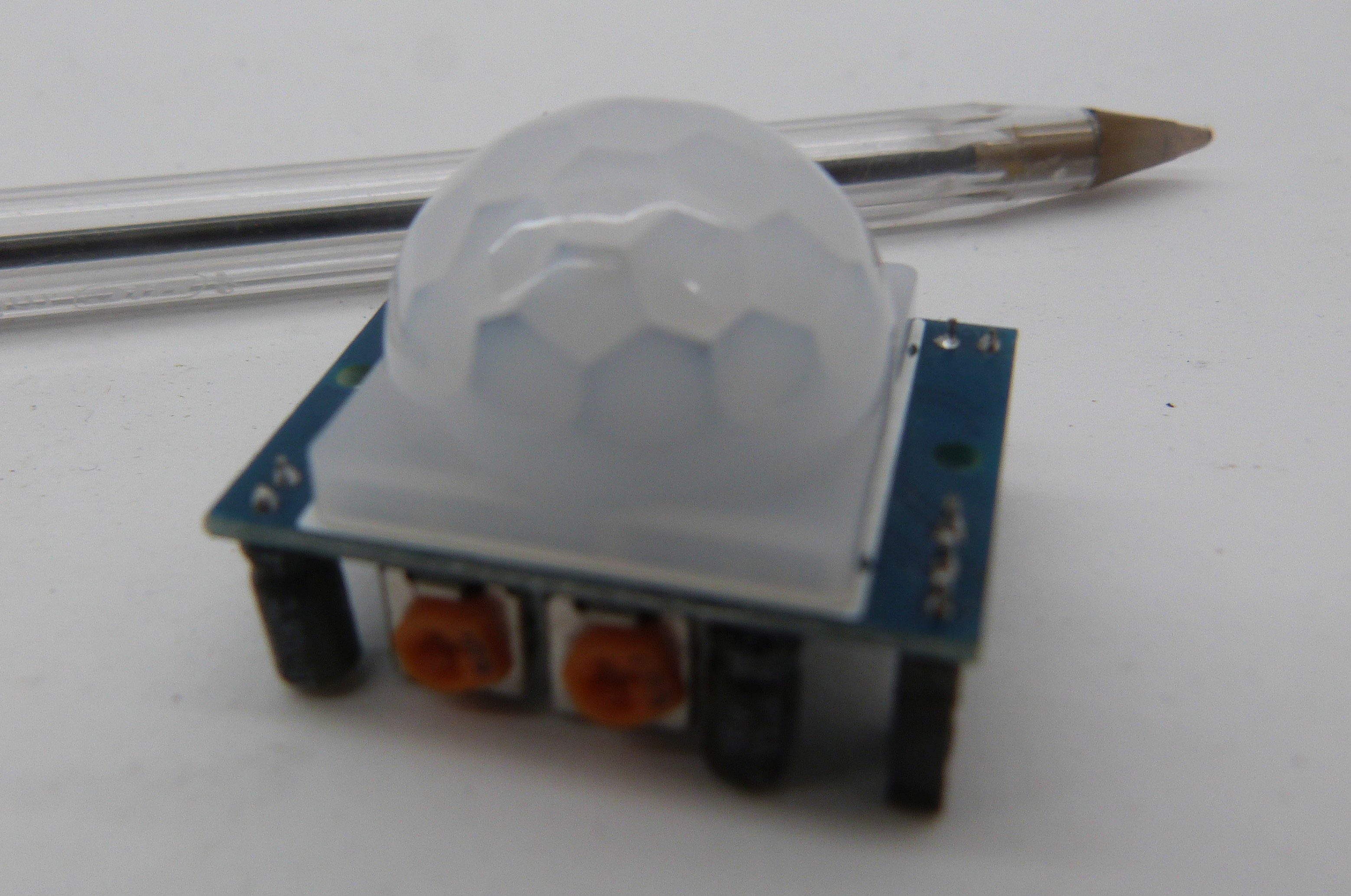

 MOD-PID: PID-Modul zum Anschluss an die Röhrenuhrelektronik. Dann läuft die Uhr auch nur wenn sie jemand bewundern kann - das schont die Röhre sehr.
Dokumentierte Baugruppe zum Anschluss, je EUR 7,- / 8,33 (excl./incl. MWSt.)

MOD-PID: PID-Module as add-on to our scopeclock kit: This switches the tube dark whenever there is nobody close enough to look at her.
This simple measure prolonges tube life enormously. Documented module to be used with CLKKT08N, EUR 7,-/8,33 (net/ with VAT)

MOD-PID: Module PID. Ce module prevente le mort prematuré des tubes.
Si personne n´est pas dans la chambre pour admirer l´horloge elle peut rester foncée. Prix par module EUR 7,-/EUR8,33 (HT/TTC)



Telefunken original NOS
D3-111 GM: 3cm blau/blue/bleu, use in Marantz18,19, NTP177-520C etc. EUR 120,00/ 142,80 EUR (excl./incl. MWSt.) Data



Was wird gebraucht für dieses Projekt:

Die Scopeclock von www.thiem-work.de
( Wir liefern nur die Version OHNE Rufzeichen )

Siehe weiter unten für geeignete Röhren.
Sie benötigen folgende Komponenten:

  • Den Teilesatz. CLKKT08N: EUR 104,95 / EUR 124,90
    (exkl. MWSt./inkl. MWSt.)
    Der Teilesatz enthält eine ausführliche
    deutschsprachige Anleitung.

  • Einen Netztransformator.
    TRA800: Ringkern-Netztrafo, extra für
    dieses Uhrenprojekt. 65*30mm² D*H
    Prim 115+230V Sek: 230V / 15V / 6,3V
    EUR 47,24 incl. MWSt.

  • Das MOD-PID-Modul zur Röhrenschonung, s.o., wenn gewünscht

  • Eine Röhre, es sind Röhren
    von 3-18 cm Durchmesser und in grünem, orangenem und
    blauem Phosphor lieferbar, die Sie bitte
    unten aus der Tabelle
    nach Ihrem Geschmack und nach Verfügbarkeit wählen.

  • Ggf. benötigen Sie eine Röhrenfassung
    und / oder einen Teilesatz Nachbeschleunigung,
    wenn die Röhre diesen erfordert.
    • PLPOST: Platine für die Erzeugung der
    für Röhren mit mehr als 8cm üblicherweise
    benötigtenNachbeschleunigungsspannung
    Wir liefern hier die Platine UND die benötigte
    Bestückung bestehend aus Hochspannungs-
    kondensatoren und Dioden.
    EUR 18,- exkl.MWSt. / EUR 21,42 incl. MWSt.

  • Wenn gewünscht einen DCF-Empfänger.
    DCF-77-Modul EUR10,- exkl. MWSt. /EUR 11,90 inkl. MWSt.

  • Wenn gewünscht ein Gehäuse.
    Es sind gelaserte Acrylglasgehäuse für Röhren
    von 7-13 cm lieferbar,s.u.

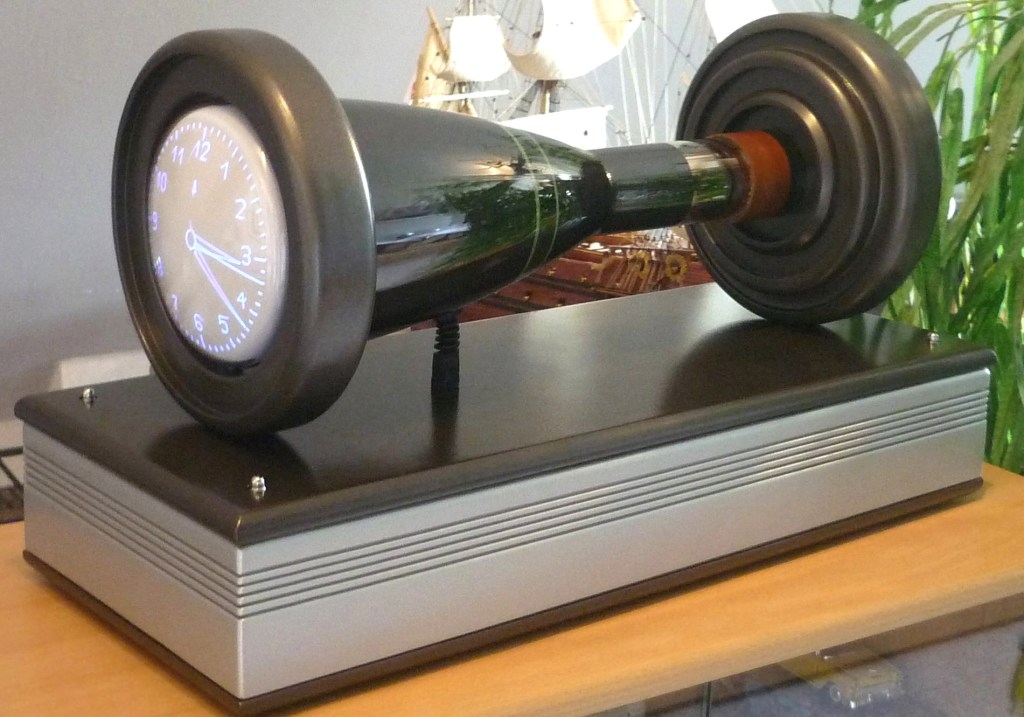

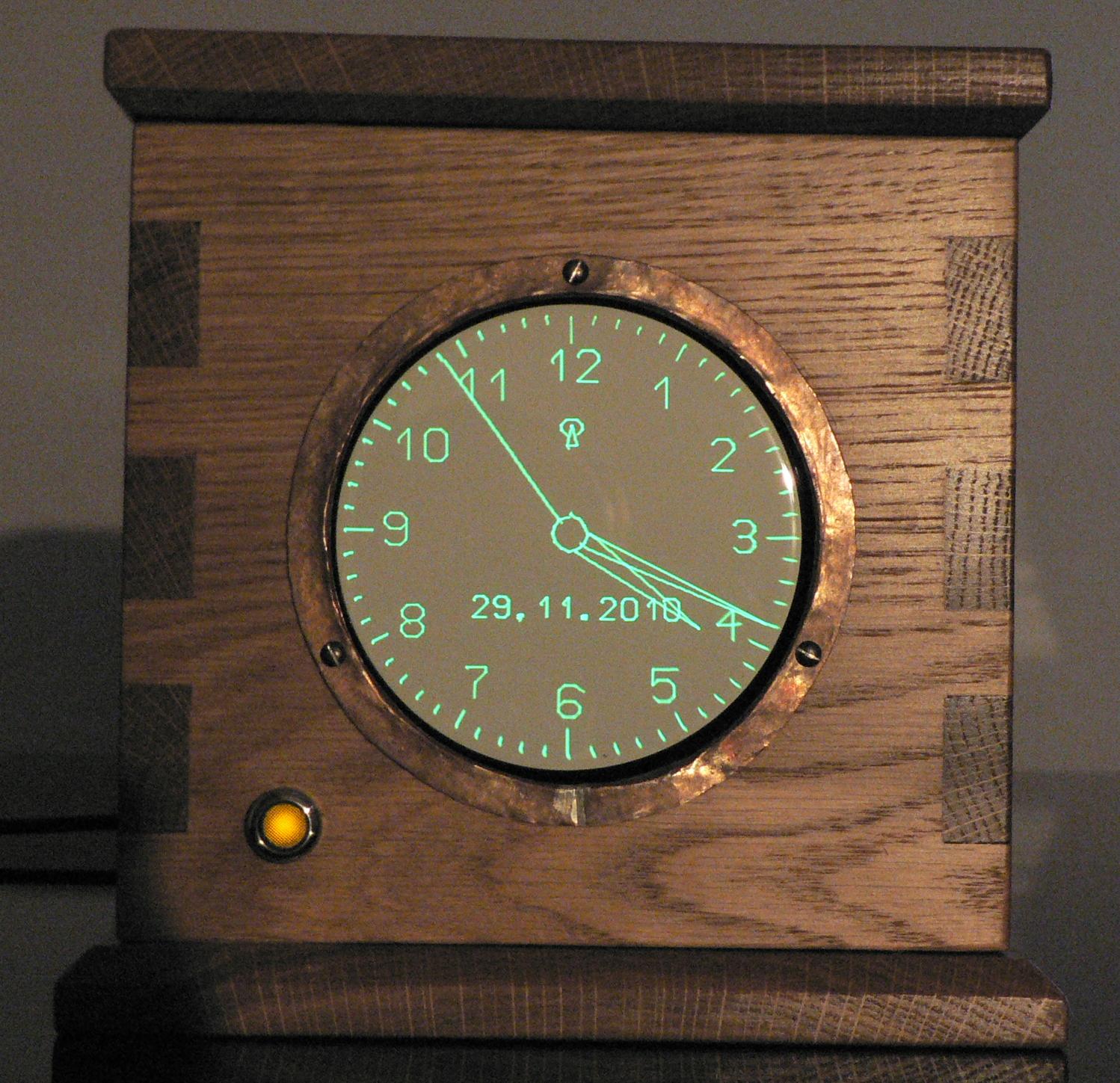

    Viele Kunden haben auch sehr kreative Eigenbaulösungen entworfen,
    einige davon finden Sie weiter unten in der Galerie.
    •      		So what will you need to assemble a Scopeclock kit, designed by Mr. Thiem: www.thiem-work.de

     For this project you will need:

  • The part kit itself: CLKKT08N,
    Kit includes english language documentation.
    THIS KIT RUNS ON 50 and 60 Hz AC lines.
    UK customers can try DCF radio control.
    Price EUR 104,95 / EUR 124,90 (excl./incl. VAT).
    Otherwise clock will run synchronous to mains frequency.

  • A mains transformer.
    • TRA800: Toroid transformer extra made for CLKKT08N
    scope clock, primary 115 and 230 V for worldwide use.
    Dim: 65mm* 30mm EUR 39,70 excl. / EUR 47,24 incl. VAT.

  • The MOD-PID module to conserve tube life, see top of page for details

  • A scopetube. We stock tubes from 1" to 7" and in
    blue and green and orange phosphor.
    See below for information of tube availability
    and chose the one you like.

  • Possibly a tube socket and/ or a post acceleration kit
    if needed. (PLPOST)
    EUR 18,- excl.VAT / EUR 21,42 incl. VAT See tubelist below.

  • If wanted a DCF radio control receiver module.
    (Works in central Europe, southern UK etc.). Otherwise the clock will
    run synchronous to the mains frequency.
    EUR 10,- excl. / EUR 11,90 incl. VAT
  • If wanted: a case: we supply laser-cut acryllic
    cases for 3,4 and 5"tubes, see below for more info.



    		• Kit d´horloge oscillographique par M. Thiem.
    www.thiem-work.de

     Tous qu´il faut pour votre horloge:

  • Le kit avec le CI: CLKKT08N, CI avec tous composants
    comme décrit sur www.thiem-work.de.
    Le kit est fourni avec documentation détaillé en
    Allemand et Anglais.
    EUR 104,95 HT / EUR 124,90 TTC


  • Le transfo d´alimentation TRA800,
    torique, 65*30mm²,115/230V // 230V , 15V, 6,3V
    EUR 47,24 TTC

  • Si voulu le module MOD-PID pour ménager le tube

  • Un tube: Nous stockons tubes avec écrans entre 3 et 18 cm en
    phosphorescence vert, orange et bleu.
    Ci-dessous vous trouvez une liste des tubes
    disponibles.

  • Possiblement un support- tube
    et/ou un set des composants post-acceleration.
    Cela est indiqué dans la liste des tubes.
    PLPOST: EUR 18,- HT / EUR 21,42 TTC

  • Un recepteur DCF contrôle radio si désiré
    EUR 10 HT / EUR 11,90 TTC
    Cela marche en France.

  • Un boitier: en stock sont des boitiers
    coupé-laser transparents pour tubes de 7, 10 et 14cm.


    • PLPOST

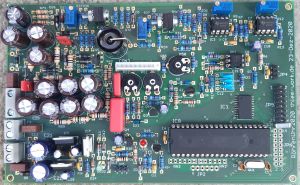

    CLKKT08N (bestückt abgebildet/ shown populated)
    TRA800
    CLCA case
    MOD-PID

    Gehäuse---- Cases ---- Boitiers
    Gehäuse
    Gehäuse
    Gehäuse
    Diese Uhr von unserem Kunden Roger zeigt sehr schön die Uhr im neuen Gehäuse.
    Die Röhre ist eine DN10-14, s.u.

    ab Lager lieferbar sind lasergeschnittene Acrylgehäuse:
  • CLCA7: für 7cm- Röhren und z.B. für Nixieuhren: EUR 47,30 incl. MWSt.
    105*280*105 mm³

  • CLCA10 für 10cm-Röhren: EUR 57,20  incl. MWSt.
    150*400*150 mm³

  • CLCA13 für 13cm-Röhren: EUR 64,90 incl. MWSt.
    190*500*190 mm³

  • CLCA18 für 15-18cm-Röhren: EUR 82,90 incl. MWSt.
    230*500*230 mm³

    • Alle Maße sind Innenmaße.

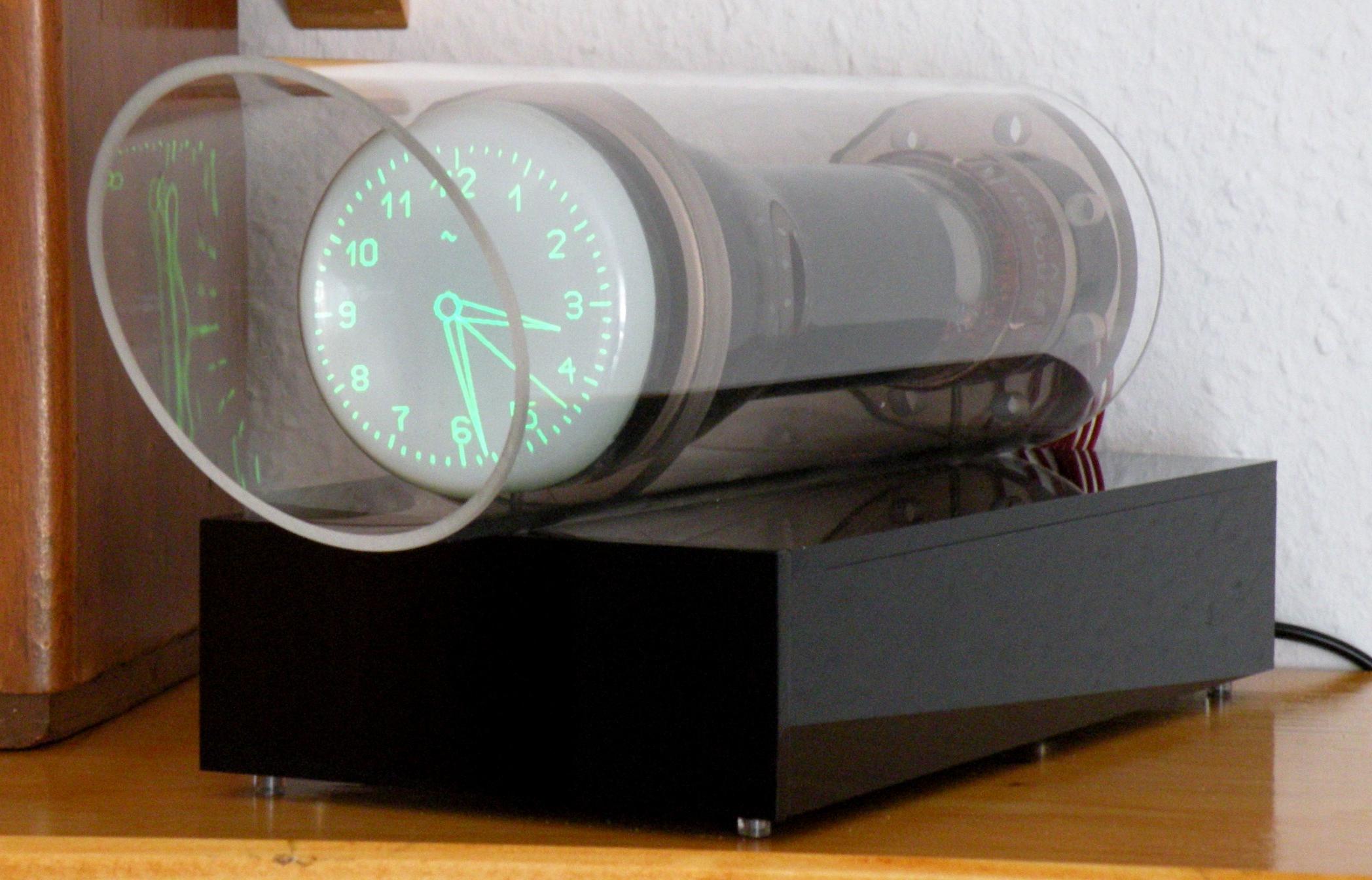

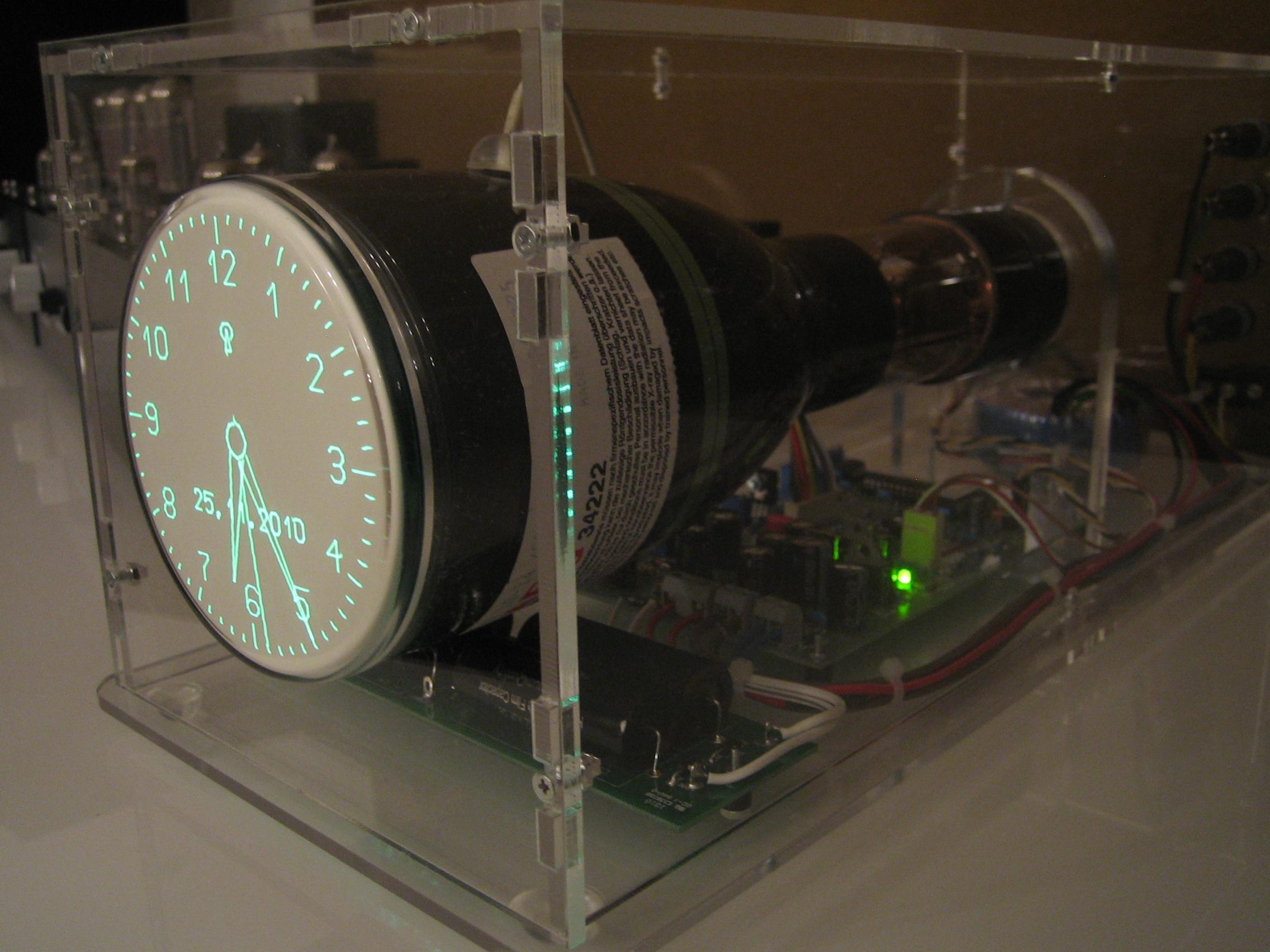

    Uwe K. hat den Einbau einer DN10-14 schön dokumentiert, hier finden Sie einen
    Aufbauvorschlag. Da die RÖHRENHALTERUNG typabhängig ist, ist sie NICHT im Lieferumfang enthalten.
    Roger´s Clock shows the new case in a beautiful way.
    The tube is a DN10-14, see below.

    Laser-cut cases in three sizes are available from stock:
  • CLCA7 for 7cm-tubes, nixieclocks etc: EUR 39,75 / EUR 47,30 (excl. / incl. VAT)
    105*280*105 mm³

  • CLCA10 for 10cm-tubes: EUR 48,07 / EUR 57,20 (excl. / incl. VAT)
    150*400*150 mm³

  • CLCA13 for 13cm-tubes: EUR 54,54 / EUR 64,90 (excl. / incl. VAT)
    190*500*190 mm³

  • CLCA18 for tubes with 15-18cm screen: EUR 69,66/ EUR82,90 (excl. / incl. VAT)
    230*500*230 mm³

    • All dimensions metric and inner dimensions of the case.

    Uwe K. has built a clock with DN10-14 in our CLCA10 and took nice photos to document this.
    Take care: the holding assembly of the tube depends on the tube and is NOT part of the case supplied
    but to be built by you upon choice.
    Cette horloge de notre client Roger nous montre les nouvelles boitiers acryliques
    Le tube est un DN10-14.

    disponible du stock: boitiers
  • CLCA7 pour tubes 7cm, horloges Nixie etc. : EUR 47,30 TTC
    105*280*105 mm³

  • CLCA10 pour tubes 10cm: EUR 57,20 TTC
    150*400*150 mm³

  • CLCA13 pour tubes 13cm: EUR 64,90 TTC
    190*500*190 mm³

  • CLCA18 pour tubes de 15-18cm d´écran: EUR 82,90 TTC
    230*500*230 mm³

    • Tous dimensions sont d´intérieur du boitier.


    Uwe K. a construit un horloge avec le DN10-14 et le CLCA10. Il nous a envoyé des photos de documentation.
    Attention: l´ appui du tube n´est pas inclus du CLCA 10 parce que cela depend du tube on utilise.

    geeignete Röhren ... scopeclock-Tubes


    Neu / New / Nouveau: Orange phosphor 3JP12 !!!!

    Nagelneue, ehem. Militärware, tadellos, läuft problemlos und dokumentiert an der Thiemclock, Lieferung mit Fassung. (Zusätzlich benötigt wird die PLPOST Nachbeschleunigung), momentan leider vergriffen (excl./incl. MWSt)

    Brand new former mil. stock, works nicely with the Thiem-Clock, supplied with socket. (Post acceleration, PLPOST needed), Out of stock currently, sorry (net./incl. VAT)

    Tout neuf, ancien surplus militaire, marche bien avec l´horloge de M. Thiem, fourni avec support. (Acceleation auxiliaire necessaire, PLPOST), Epuisé au moment, desolé (HT/TTC)
    Telefunken original NOS

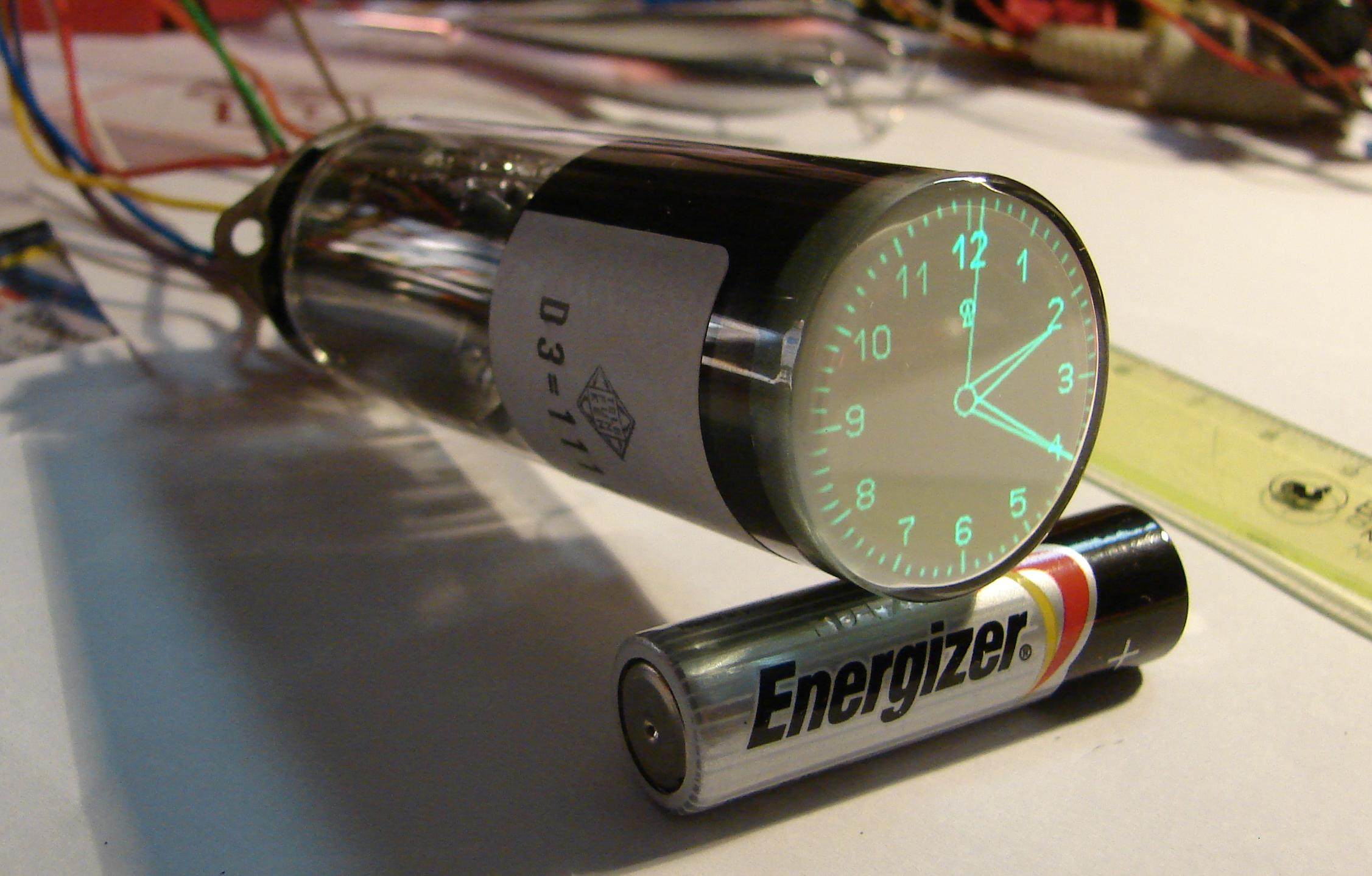

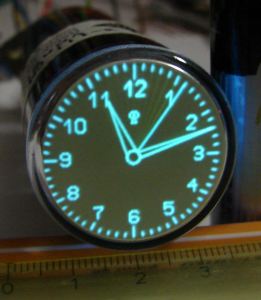

    D3-111 GM: 3cm blau/blue/bleu, use in Marantz 18,19, etc., NTP177-520C etc. EUR 120,00 / EUR 142,80 (excl./incl. MWSt.) Data


    D3-111 GJ: 3cm grün/green/vert, use in Marantz18, NTP177-520C etc. EUR sold out / aktuell vergriffen / épuisé au moment. Data
    D18-141 GH: 18cm (!) blaugrün / blue-green / bleu-vert: sold out / aktuell vergriffen / épuisé au moment. Data


    3JP12
    D3-11GM / D3-111GM
    D3-11GJ / D3-111GJ
    D18-141GH


    Info: Wir haben größere Mengen noch nicht gelisteter, uhrentauglicher Röhren in kleinen Stückzahlen, bitte im Zweifel unter Angabe der gewünschten Größe direkt per Email bei uns anfragen.

    Info: We have a large, daily changing stock of small quantity CRTS suitable for clocks. If you don´t find here what you are looking for please enquire by email.

    Info: Nous avons beaucoup des tubes des differents tailles mais dans petits quantités disponibles et non pas listés ici. SVP nous contacter.


    Grün / Green / Vert
  • 5cm
    5J38: Für handliche Uhren, Originalware, neu: 33,20 EUR inkl. MWSt.
    5LO38I: Für handliche Uhren, Originalware, neu: 33,20 EUR inkl. MWSt.


  • 7cm
    DG7-74A: nagelneue Telefunken- / Siemensröhre, sehr scharfes Bild. Mit Fassung. EUR 52,90 inkl. MWSt.



  • 10cm

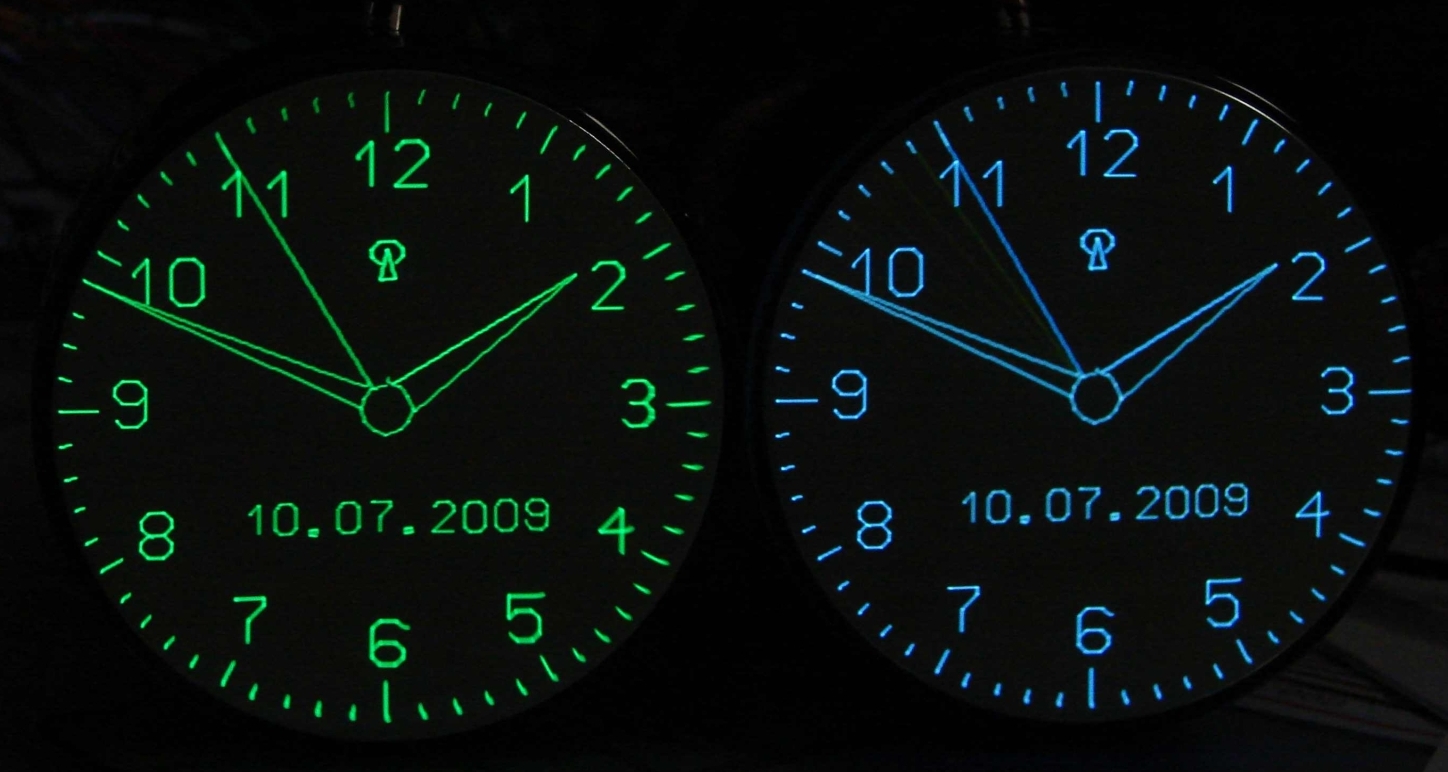

    Ganz neu: Planschirmröhre DN10-14, gestochen scharfes Bild, siehe oben: Gehäusebild.
    Neuware, Militärqualität. Lieferung mit Fassung. auf Anfrage.
    Auch in blau lieferbar, siehe rechts.
    • Für diese Röhre benötigen Sie eine Nachbeschleunigung, s.o, Artikel  "PLPOST"

  • 13 cm
    Grünleuchtende, 13cm-Schirm-Röhren: 5ADP1 u.ä. wieder am Lager,
    je EUR 74,00/ 88,06 (excl./incl. MWSt.) Superpreis zum Start von 2015
    • Für 13-cm-Röhren benötigen Sie in aller Regel eine Nachbeschleunigung, s.o, Artikel  "PLPOST"

  • größer... in 15,16 cm sind nur Einzelstücke auf Anfrage verfügbar, AAAAAABER: 18cm siehe oben, D18-141GH
    • Für Röhren dieser Größe benötigen Sie eine Nachbeschleunigung, s.o, Artikel  "PLPOST

  • 5cm
    5J38: for small clocks, NOS, 27,90 EUR net / 33,20 EUR with tax
    5LO38I: same, but russian, NOS, 27,90 EUR net / 33,20 EUR with tax
    Socket receptacles: EUR 1,93 excl. VAT / EUR 2,30 incl. VAT

  • 7cm
    DG7-74A: brandnew Telefunken tube, crisp, sharp picture, with socket. EUR 44,45 excl. VAT / EUR 52,90 incl. VAT



  • 10cm
    Brand new: planar screen DN10-14, super sharp picture, see above.
    NOS mil. quality, supplied with socket. : Ask for stock,
    see right for blue version. Post acceleration parts needed, see above


  • 13 cm
    13cm / 5" tubes are back in stock, 5APD1 or similar, perfect for large and beautiful clocks,
    NOS military stock, special price of EUR 74/88,06 (net/incl.VAT)



  • even bigger: See above for D18-141GH
  • 5cm
    5J38: neuf, pour horloges compacts: 33,20 EUR TTC
    5LO38I: même en Russe: 33,20 EUR TTC


  • 7cm
    DG7-74A: Telefunken / Siemens, Surplus militaire, haute qualité, très compact, avec support. EUR 52,90 TTC


  • 10cm
    Tous nouveau: ècran planar, DN10-14, très bonne qualité de la projection,
    Qualité militaire tous neuf. Fourni avec support  prix et dispo a demander
    Aussi disponible en bleu. Post-acceleration disponible séparatement:  "PLPOST"

  • 13 cm
    Les tubes 13cm / 5" d´écran sont en stock de nouveau sur un prix promo
    d´EUR 74,00/88,06 (HT/TTC)
    Stock militair surplus, qualité excellente.


  • plus grand: D18-141GH: a demander . Post acceleration disponible séparatement.
    		•
    Blau / Blue / Bleu

  • 7cm
    DP7-5: Philips Originalware, neu: a.A. Daten
    Fassungskontakte: EUR 2,30 incl. MWSt.

  • 10 cm
    DP 10-14: Original Telefunken Militärqualität,
    blaues Pendant zur DN10-14, a.A. Lieferung mit Fassung.
    Für diese Röhre benötigen Sie eine Nachbeschleunigung, s.o, Artikel  "PLPOST

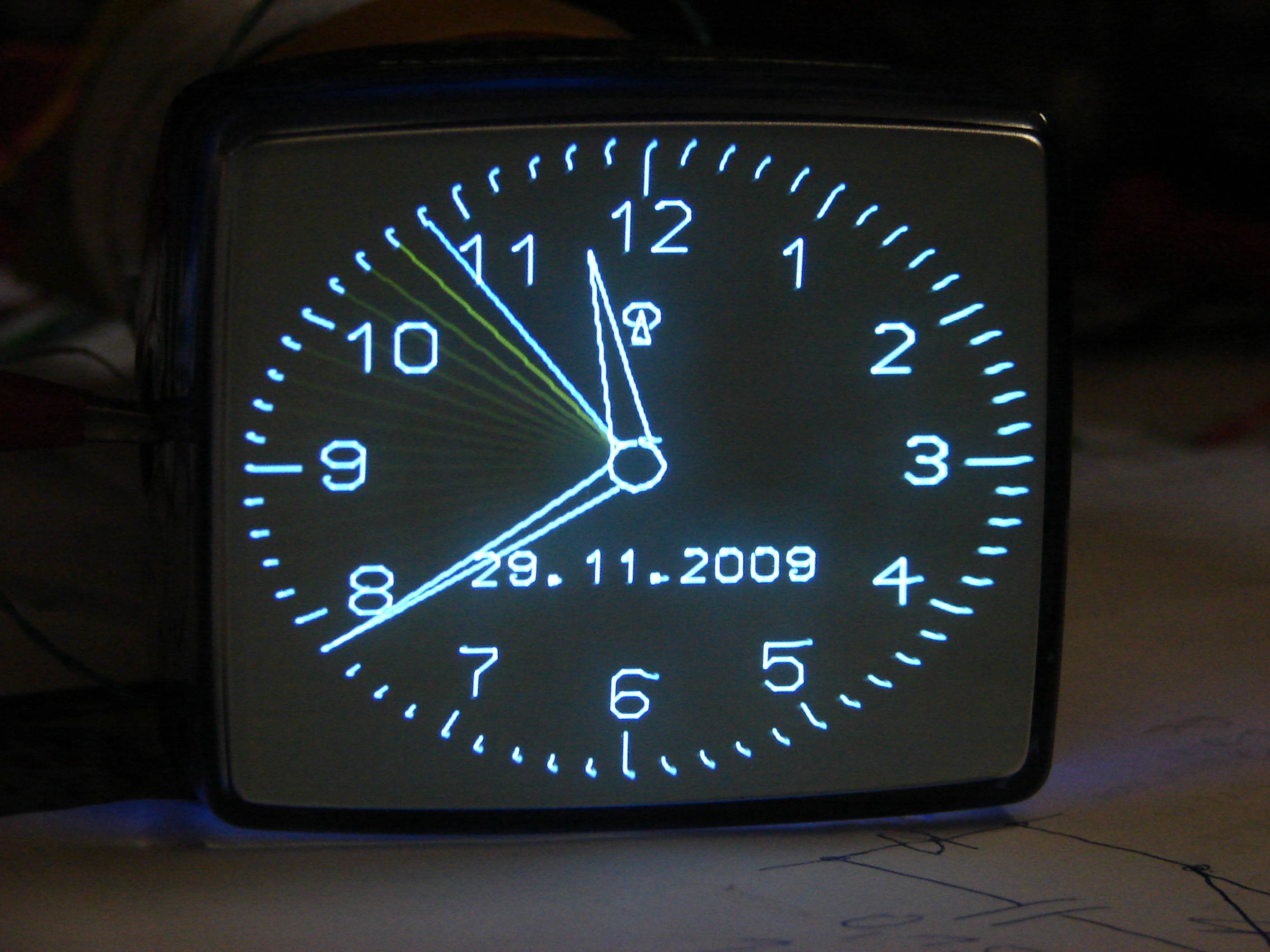

  • D10-191GM: Diese sehr außergewöhnliche, rechteckige Röhre mit blauem Strich und im 4:3-Format
    ermöglicht Uhren im Stile der alten "Tagesschau"-Uhr, d.h. kurz vor acht am Abend, bevor es gongte...
    Lieferung mit Fassungskontakten .
    Beigelegt wird natürlich auch die Anschaltung an den Bausatz.
    Neuware, Telefunken, Verfügbar a.A.. Fotos s. Galerie (s.u. unten). Daten
    Für diese Röhre benötigen Sie eine Nachbeschleunigung, s.o, Artikel  "PLPOST"
    •
  • 13 cm
    DP13-2 / DP13-14/ 5ADP7: 13cm in blau, endlich wieder am Lager für EUR 81,00/96,39 (excl./incl. MWSt.),
    Superpreis für nagelneue Militärware. Lieferung mit Fassung.
    Für diese Röhre benötigen Sie eine Nachbeschleunigung, s.o, Artikel  "PLPOST"
    •
  • größer....
    Auch hier nur Einzelstücke:
    DP18-4; 18 cm (!) in blau mit Fassung, vergriffen, a.A.
  • Für diese Röhre benötigen Sie eine Nachbeschleunigung, s.o, Artikel  "PLPOST"
    •


  • 7cm
    DP7-5: Blue phosphor tube with yellowish persistence, NOS Philips, call for price and availability. Data
    Socket receptacles: EUR 1,93 net / EUR 2,30 with VAT

  • 10cm DP 10-14: Original Telefunken Military quality,
    blue sister of the DN10-14, Call for availability.
    Ships with socket. Post acceleration needed, see above

  • D10-191GM: This uncommon rectangular blue phosphor tube allows the
    construction of clocks in the style of TV-News countdown. In Germany the
    TV news at 8pm started with a screen-filling clock about 15 seconds in advance
    counting to eight o clock. Then, with a gong, the news started exactly at eight...
    NOS tube, Telefunken, supplied with socket contacts and pinout
    documentation. Post acceleration needed, see above
    . Call or mail for availability. Pictures: see below. Datasheet ( english )


  • 13cm
    5ADP7/ DP13-2 / DP13-14: 13cm /5" in blue, connects like the DP10-14,
    is finally back in stock, finest military surplus quality at a special price of EUR 81,- / 96,39 (net/incl. VAT), ships with socket.
    Post acceleration needed, see above

  • even bigger... single pieces only..
    DP18-4: 18cm in blue, ships with socket. ask for availability

    • 7cm
    DP7-5: Philips , neuf, original: Contactez nous demandant prix et stock SVP Donnés
    Contacts de support: EUR 2,30 TTC

  • 10 cm
    DP 10-14: Qualité militaire, original Telefunken,
    pendant bleu du DN10-14, Contactez nous demandant prix et stock SVP
    Fourni avec support. Post acceleration disponible séparatement.

  • D10-191GM: Cette tube rectangulaire resemble l´horloge en avance
    des actualité en télévision. Photos dans la galerie ci-dessous. Telefunken, tout neuf. Post acceleration disponible séparatement
    Fourni avec les contacts de support et un fiche de liaison pour le kit.
    Contactez nous demandant prix et stock SVP fiche de données.

  • 13 cm
    5ADP7/ DP13-2 / DP13-14: 13cm d´écran en bleu est retour en stock, qualité militaire excellente,
    prix promotionel d´EUR 81,- / 96,39 (HT/TTC) la pièce, support compris.
    Post acceleration disponible séparatement.

  • plus grand......
    Single pièces...:
    DP18-4; 18 cm (!) en bleu. Fourni avec support
    à demander. Post acceleration disponible séparatement.

    		•

    Galerie
    blaugrün10
    DN10-14 / DP10-14
    DP7-5
    DP7-5

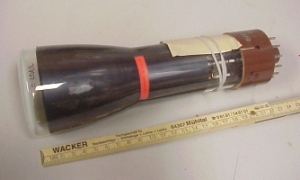

    8LO29i     		CV1526

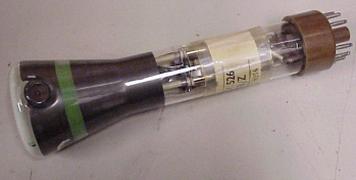

    CV 1526

    DG7-123
    5ADP1 / 5LO38 i

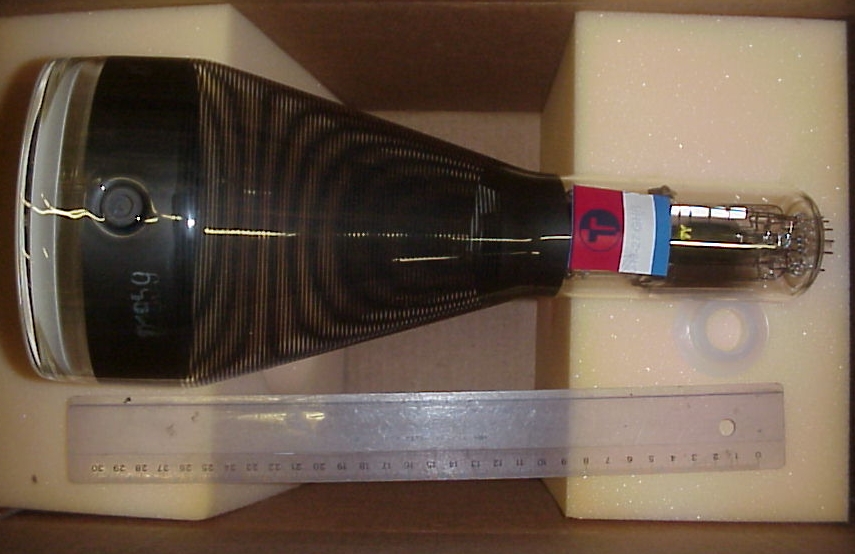

    D13-27GH     		thiemclock
    Clock made by Huw from Sweden     		5ADP1-Uhr
    Clock made by Eric C,
    France, uses 5ADP1 13cm tube

    Alexanders Uhr
    im Stahl-Salzwasserlook
    D10-191GM
    Die "Tagesschau-Uhr"
    auch Alexanders Uhr mit 8LO29i
    in Wirklichkeit schärferes Bild- Fotoproblem
    Tim´s clock uses a PID to switch heating and
    prolong tube life - experimental
    Joachims Uhr mit 5ADP1

    Joachims Uhr mit DG7-16

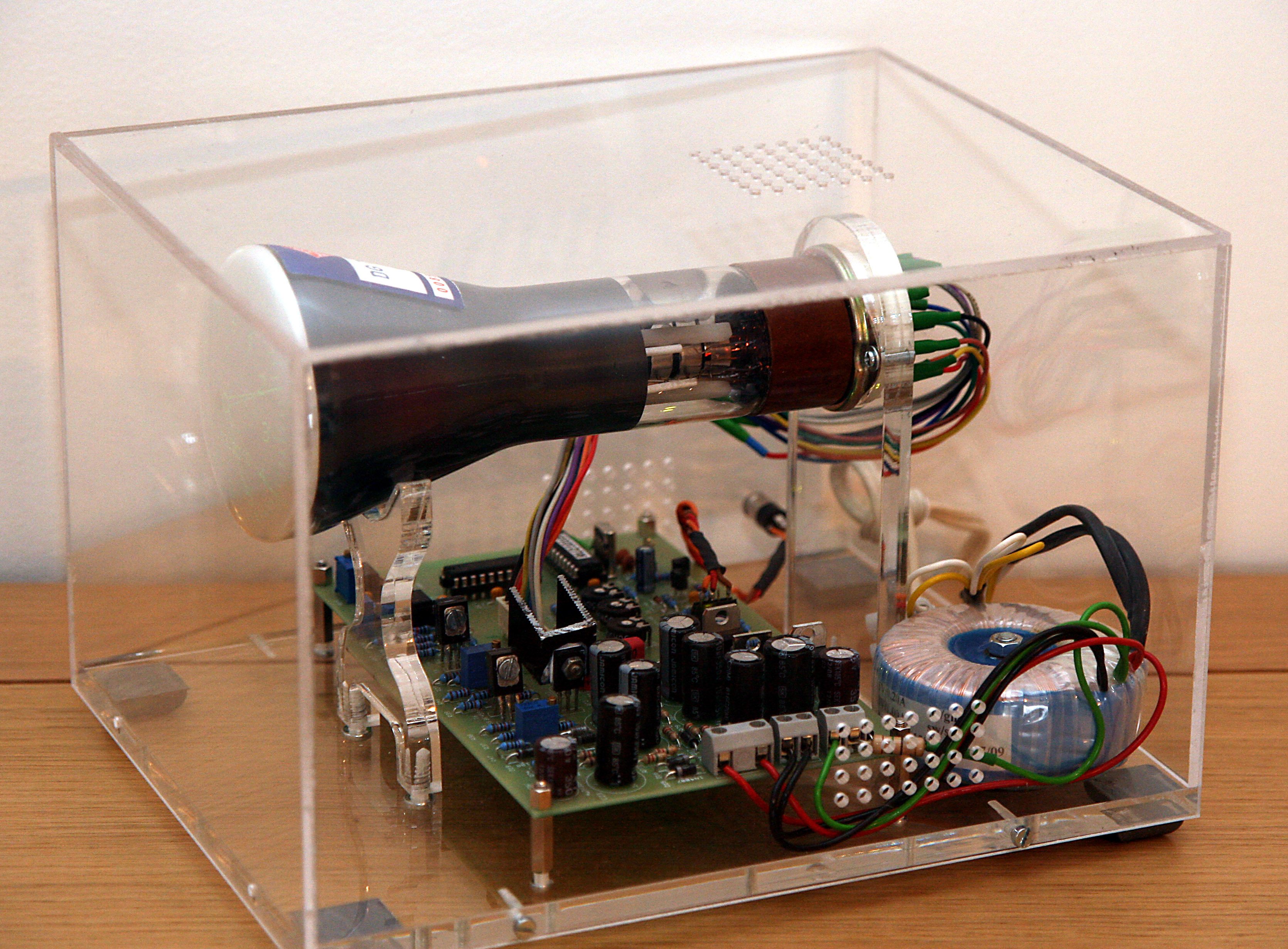

    Catalins Uhr. Schöne Halterung f.d.Röhre

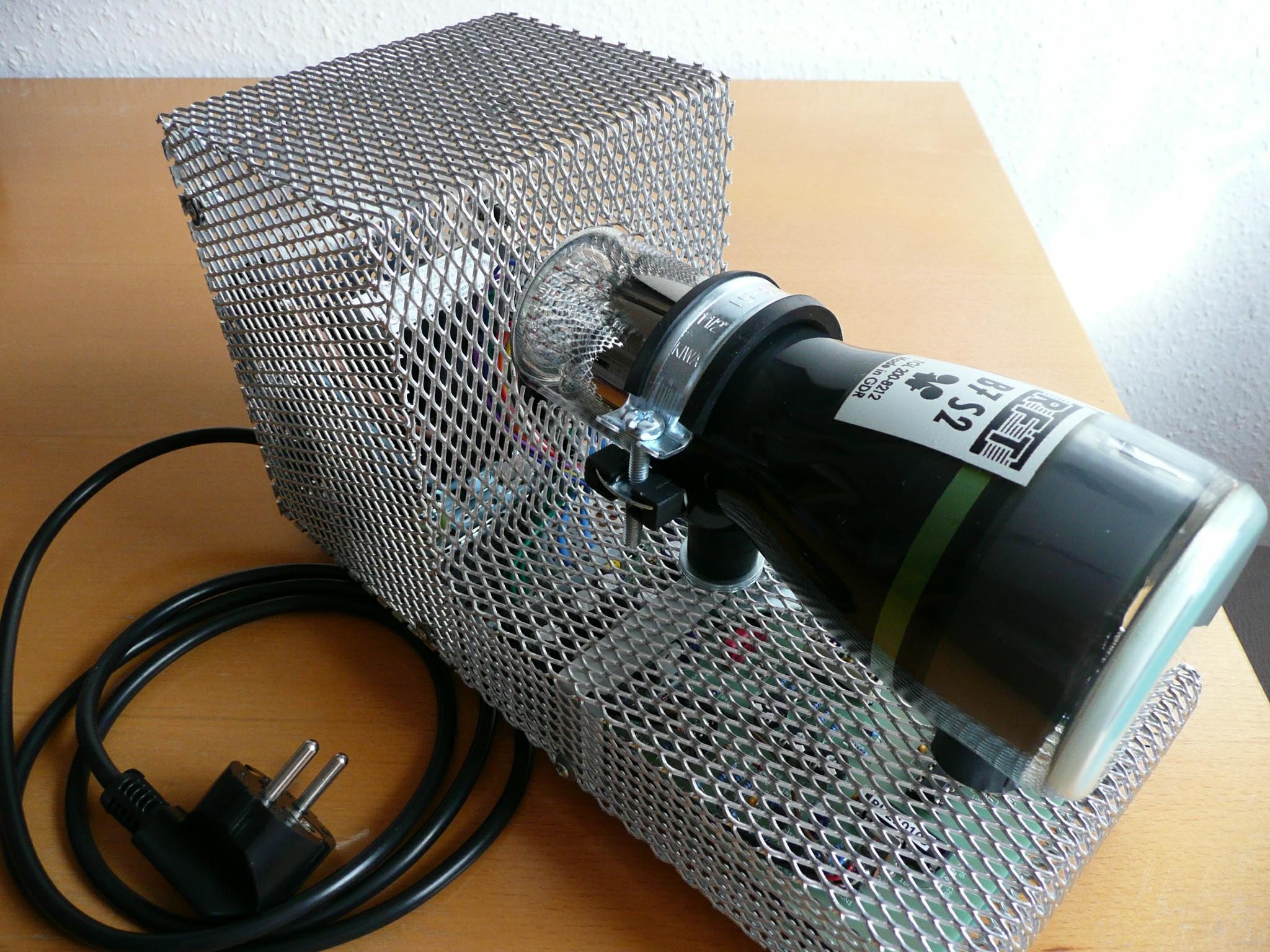

    Beates und Arnos Uhr im - so sagt man hier - Schafdrahtgehäuse
    Uwes Uhr, mit 8lo29i
    Uwe´s clock with 8lo29i tube
    Die Uhr eines anderen Uwe, mit DN10-14
    Another Uwe´s clock with DN10-14

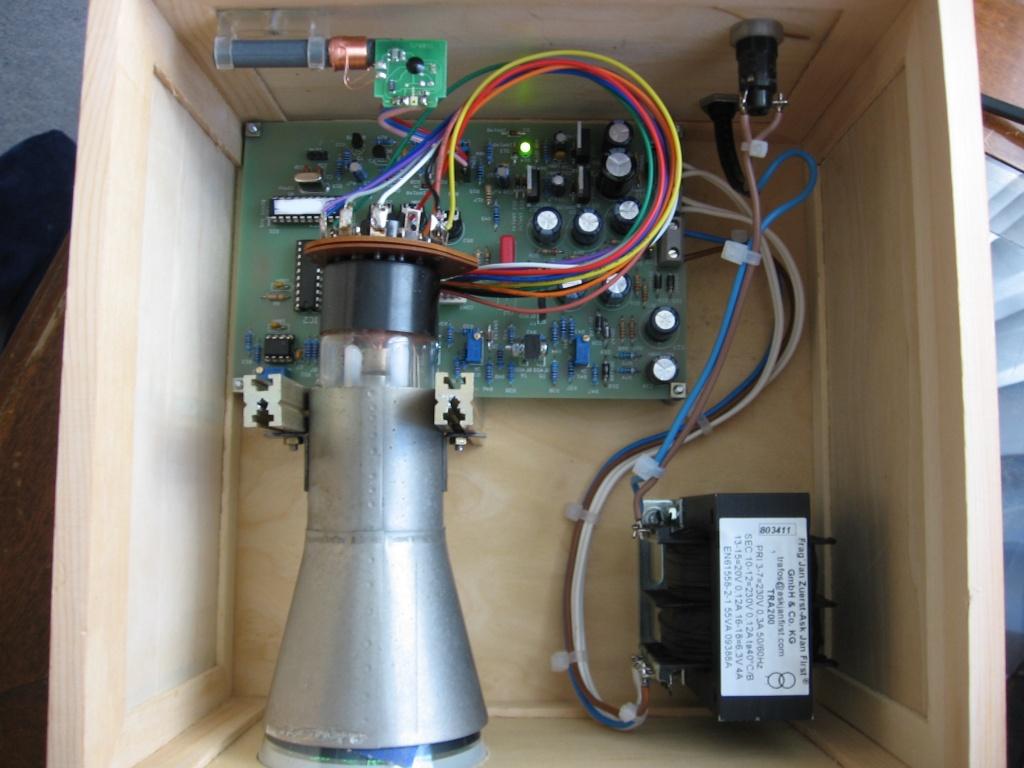

    Jürgens Uhr mit DG7-32 in der Totalen
    Jochens Uhr im Edelholzgehäuse

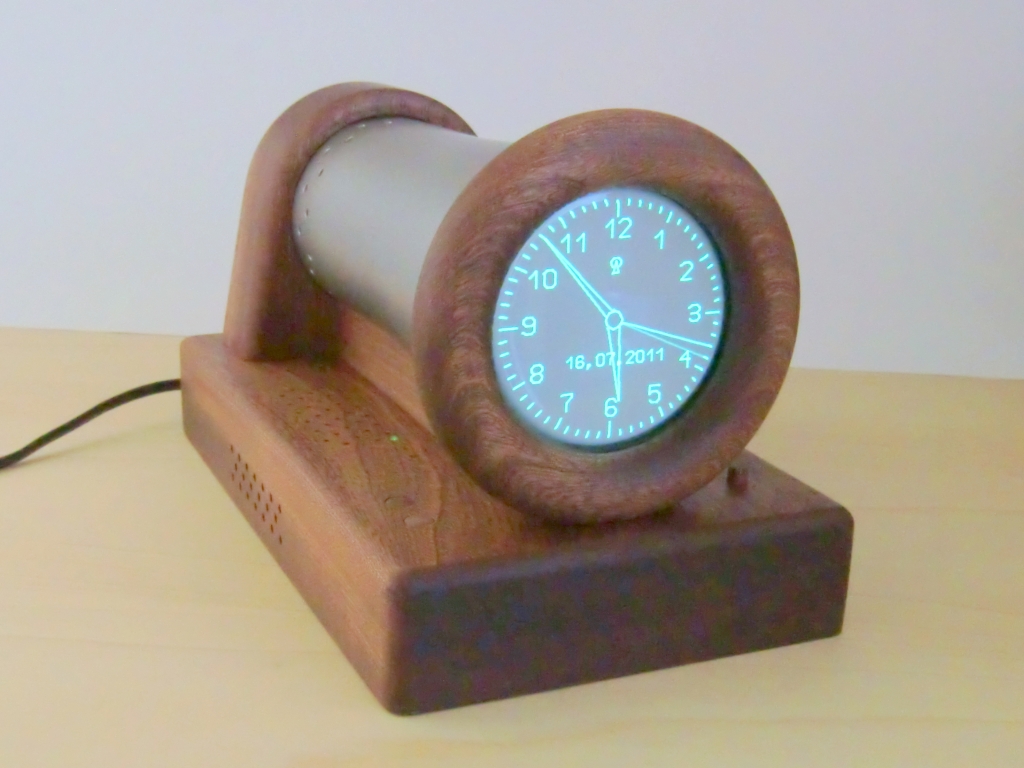

    Hugos Uhr im gefrästen Holzgehäuse
    Hugos clock in a machine milled wooden cabinet         		Platz für Ihre Uhr
    Rainers Uhr, fast ein bisschen futuristisch
    Rainers clock, a bit futuristic design

    index / accueil
    Linkpage
